Steigeisen Typ: Berlin ähnlich DIN 1212 GS

Inhaltsverzeichnis

Beschreibung Abmessung Material Bilder Steigmaß Ausschreibungstext

Das Steigeisen Typ Berlin wurde speziell in Zusammenarbeit mit dem Stadtwerk „Berliner Wasser“ entwickelt, vom TÜV Süd geprüft und vom Stadtwerk zugelassen. Es kombiniert die Vorteile eines Steigeisens nach DIN 1212GS mit der Langlebigkeit von Edelstahl V4A. Es wird aus besonders dickem Edelstahlblech gefertigt, das einen seitlichen Abgleitschutz bildet, und ist mit einer Trittstufe aus U-Profil verschweißt.

Das Steigeisen ist für den Einbau in runden sowie geraden Schachtwänden geeignet – sowohl in Mauerwerk als auch auf Betonwänden. Zur Befestigung müssen, wie in der DIN 1212 vorgeschrieben, Hinterschnittanker aus Edelstahl verwendet werden.

Steigeisen 1212 GS Berlin aus Edelstahl mit seitlicher Aufkantung als Abgleitschutz. Das Modell zeigt die robuste Konstruktion mit einer Trittstufe aus U-Profil und verschweißten Seitenblechen. Geeignet für den nachträglichen Anbau in runden oder geraden Schachtwänden.

Abmessung

  • Breite: 174 mm
  • Auftrittsbreite: 160 mm
  • Auftrittstiefe: 160 mm
  • Höhe: 144 mm

Gewicht

  • ca. 2,9 kg

Material

Edelstahl V4A (1.4571) gebeizt und passiviert

Bilder

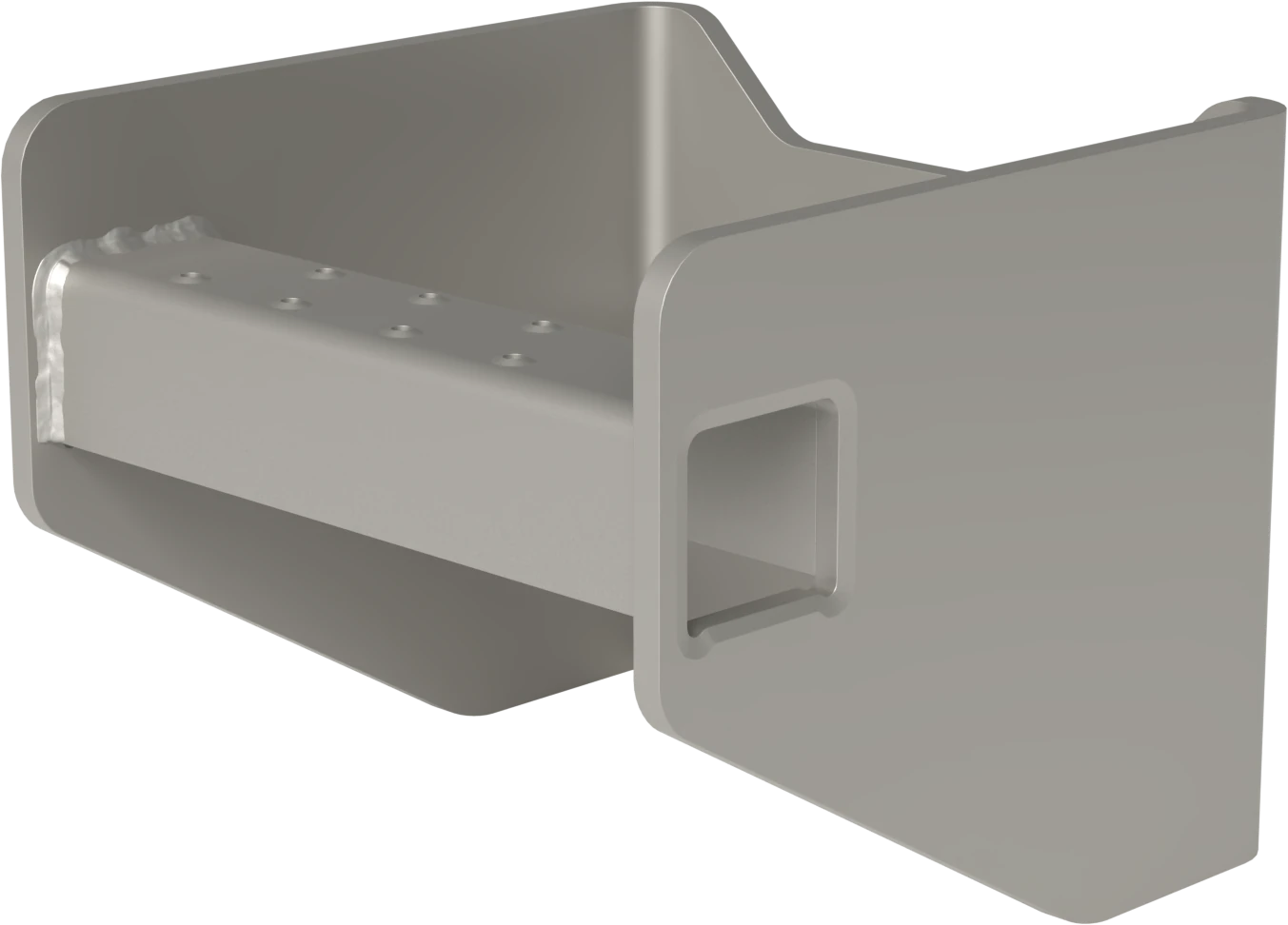

Steigeisen 1212 GS Berlin aus Edelstahl mit seitlicher Aufkantung als Abgleitschutz. Das Modell zeigt die robuste Konstruktion mit einer Trittstufe aus U-Profil und verschweißten Seitenblechen. Geeignet für den nachträglichen Anbau in runden oder geraden Schachtwänden.

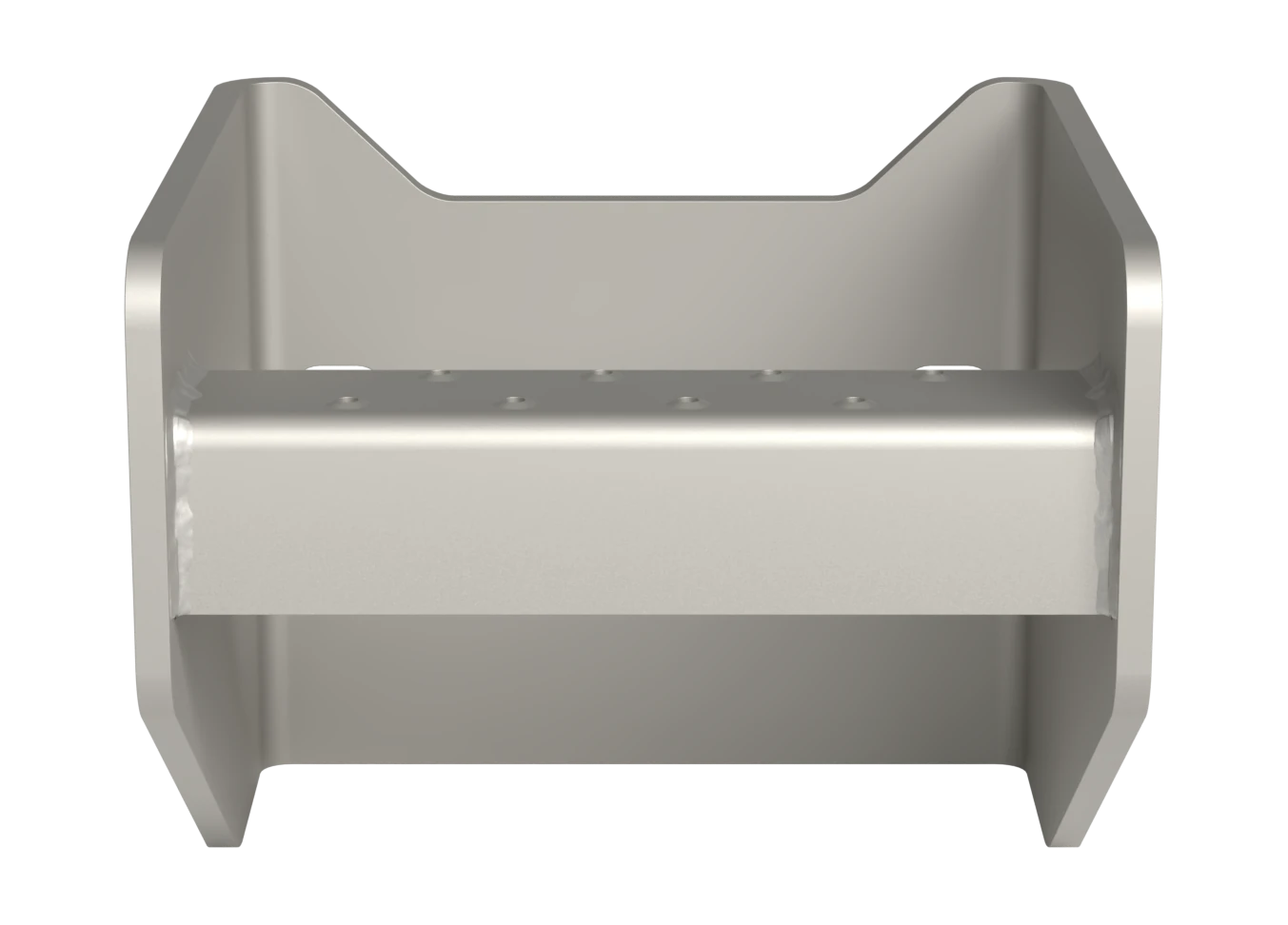

Frontansicht des Steigeisens 1212 GS Berlin aus Edelstahl. Die Trittstufe aus U-Profil mit seitlicher Aufkantung für Abgleitschutz und stabile Verschweißung ist gut erkennbar. Entwickelt für sichere Montage und Nutzung in Schachtwänden.

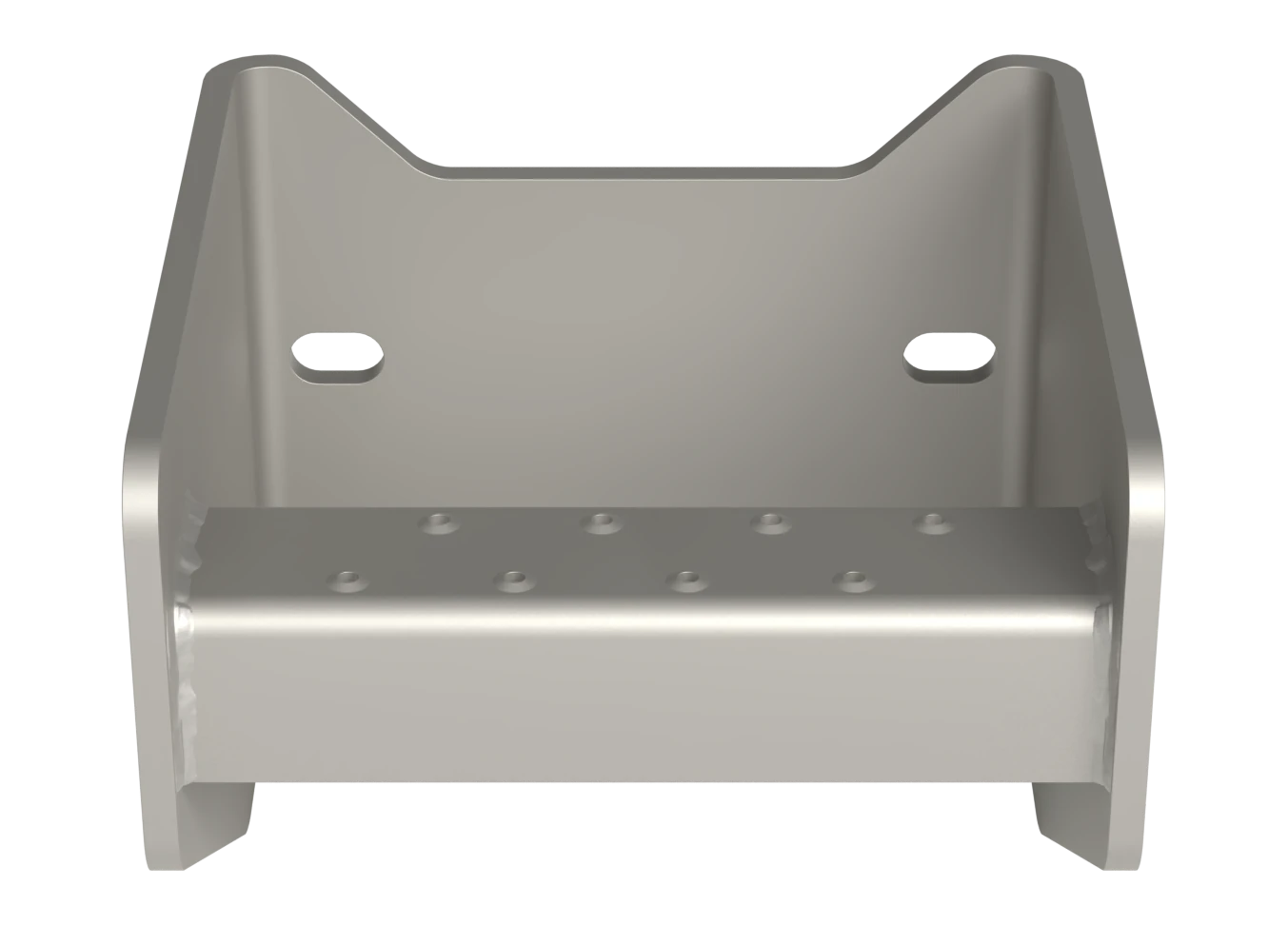

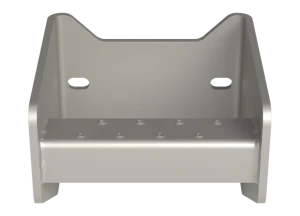

Ansicht des Steigeisens 1212 GS Berlin von oben. Zu sehen sind die Trittfläche mit rutschhemmenden Elementen, die seitliche Aufkantung als Abgleitschutz und die Befestigungsöffnungen für die Montage an Schachtwänden.

Steigmaß

Das Steigmaß für das Steigeisen Typ Berlin ist in der Unfallverhütungsvorschrift (UVV) und der DIN 1212 festgelegt und muss durchgehend entweder 250 mm oder bis maximal 280 mm betragen. Ein Wechsel zwischen verschiedenen Steigmaßen innerhalb eines Schachts ist nicht zulässig.

Für zweiläufige Steigeisengänge muss der seitliche Abstand zwischen den Mittellinien der beiden Steigeisengänge gemäß DIN 1212 mindestens 300 mm und maximal 400 mm betragen.

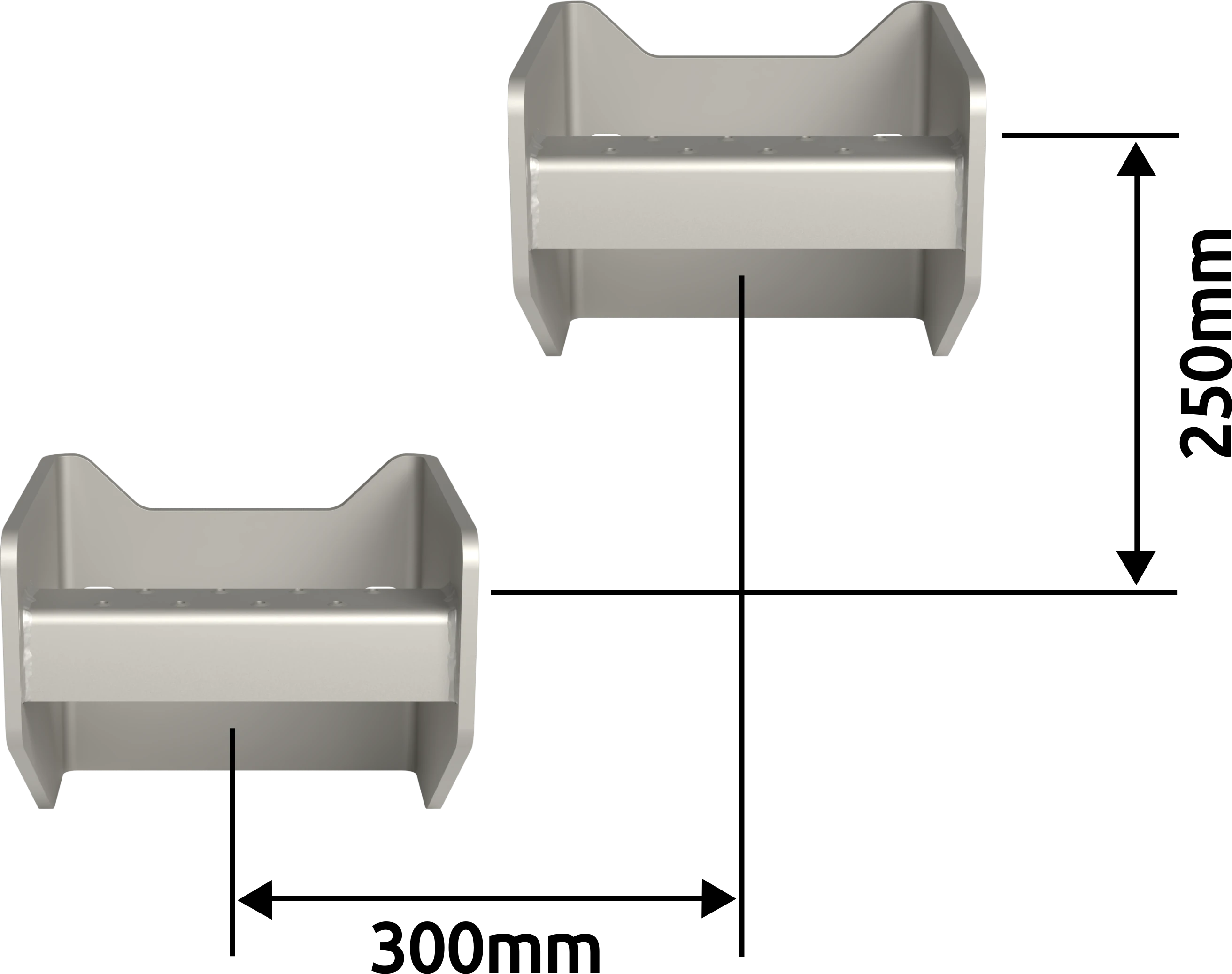

Zwei Steigeisen Berlin 122 GS, übereinander mit einem Abstand von 250 mm und nebeneinander mit einem Abstand von 300 mm, angeordnet.

Ausschreibungstext

Steigseisen Typ Berlin ählich DIN 1212 GS

Steigeisen zum Anschrauben, Typ Berlin, mit Zulassung von Berliner Wasser, ähnlich DIN 1212 Teil 3 – Form GS, für zweiläufige Steigeisengänge mit einer Auftrittsbreite von mindestens 160 mm und einer Auftrittstiefe von mindestens 160 mm sowie seitlicher Aufkantung. Gefertigt aus Edelstahl V4A (1.4571), mit geeignetem Befestigungsmaterial (aus nichtrostendem Stahl der Widerstandsklasse III oder IV, mit Hinterschnitt), Typ FZA.14.40 oder gleichwertig (glw.), mit einem gleichbleibenden Steigmaß von 250 mm und einem Abstand zwischen den Mittellinien der beiden Steigeisengänge von 300 mm, an die Schachtwand andübeln.

Typ KBS.1212.Berlin oder gleichwertig (glw.).
