Bügelhülse für Steigbügel

Beschreibung

Bügelhülsen werden verwendet als Platzhalter beim Gießen des Betonteils in welches später der Steigbügel Form A, B oder D eingeschlagen wird. Hierdurch verringert sich der Arbeitsaufwand für das Betonwerk deutlich, da keine Bohrlöcher mehr - im Durchmesser von 25mm - nachträglich gebohrt werden müssen

Für den nachträglichen Einbau der Steigbügel in die Schachtwand wird die Bügelhülse nicht benötigt.

Ausführungen

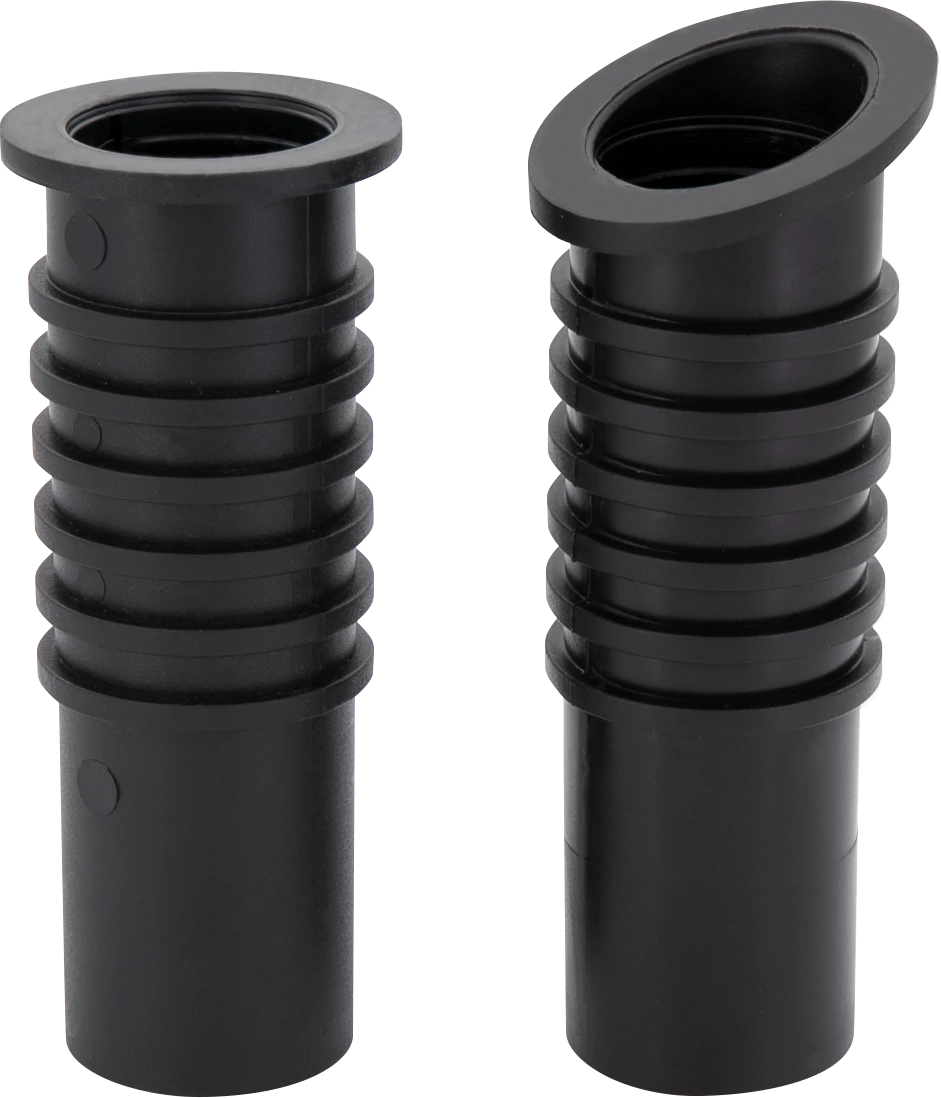

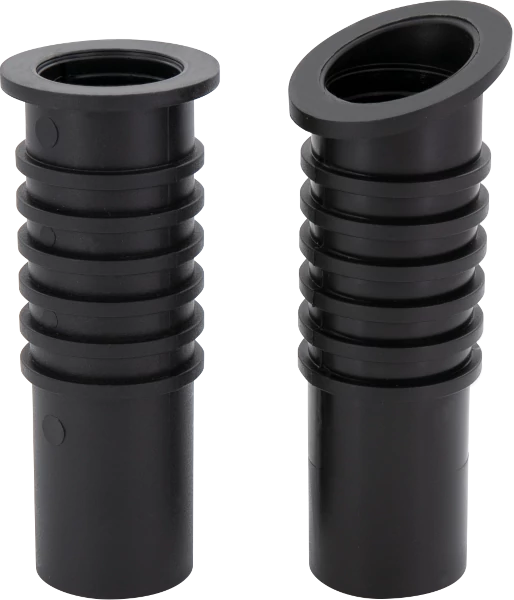

Bügelhülsen sind erhältlich in einer Ausführung für gerade Schachtwände und eine für runde Schachtwände. Hierbei ist die gerade Ausführung am Einschlagsschaft auf allen Seiten gleich lang. In der runden Ausführung ist die kurze Seite um 8mm kürzer um sich der runden Schachtwand anzupassen.

Abmessung

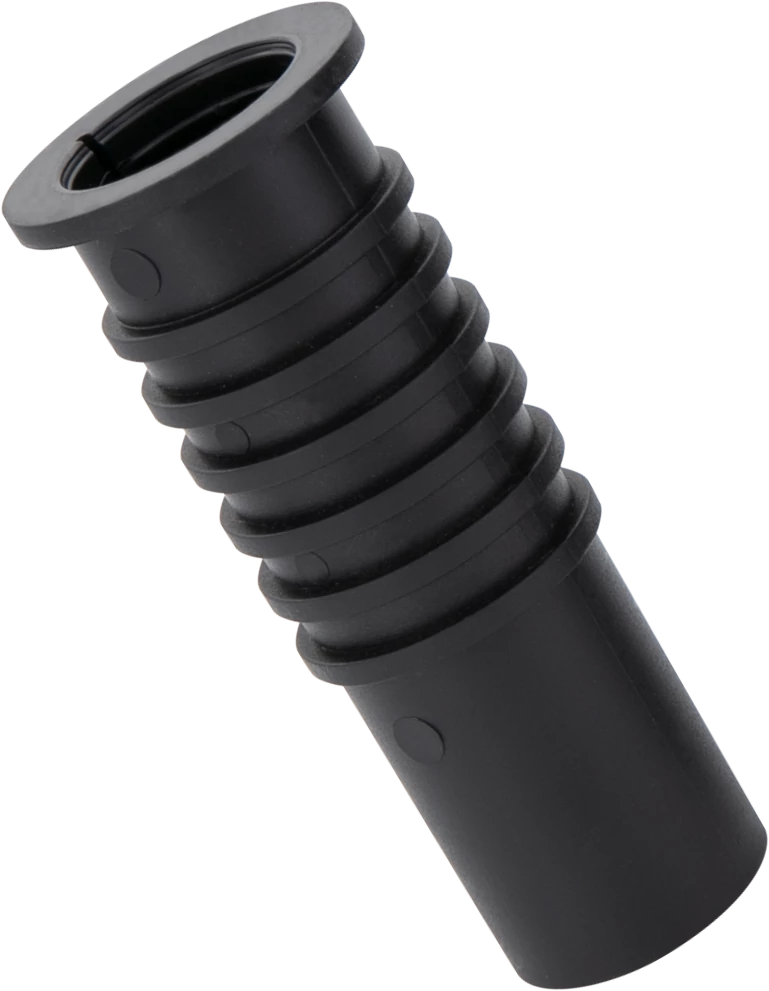

für gerade Schachtwände

  • Länge: 100 mm
  • Innen-Ø : 26 mm
  • max. Außen-Ø : 40 mm
  • Riffelstärke: 2 mm
  • Passend für Steigbügel Ø=25mm
  • Farbe: schwarz

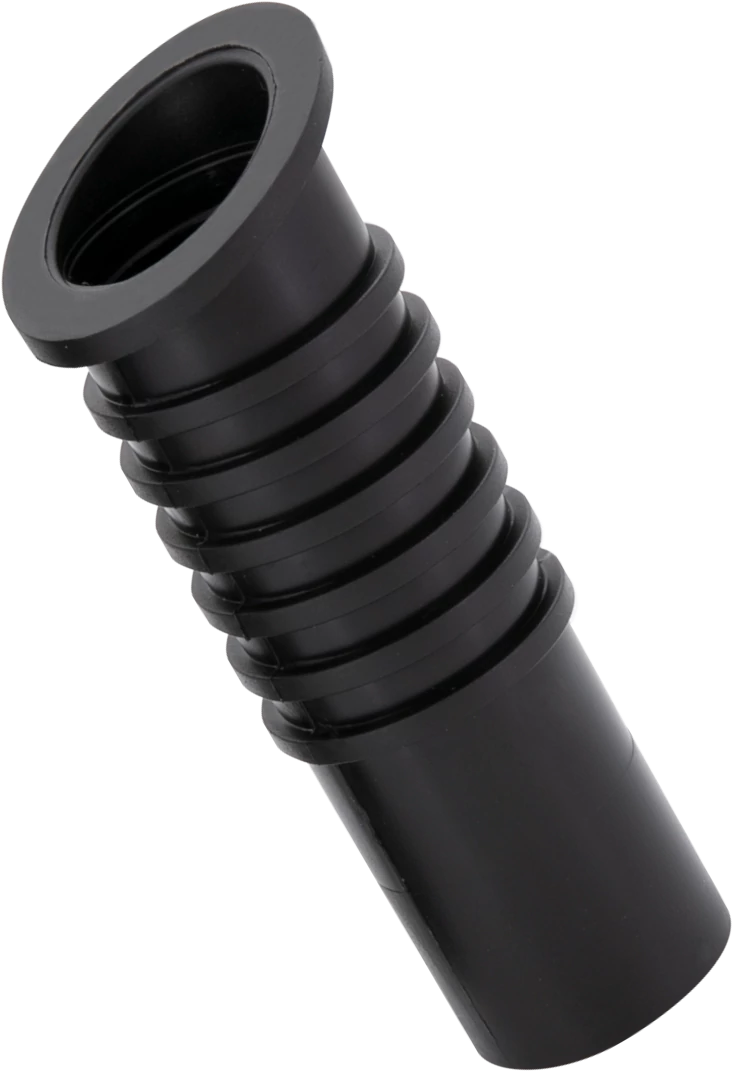

für runde Schachtwände

  • Länge kurze Seite: 100 mm
  • Länge lange Seite: 108 mm
  • Innen-Ø : 26 mm
  • max. Außen-Ø : 40 mm
  • Riffelstärke: 2 mm
  • Passend für Steigbügel Ø=25mm
  • Farbe: schwarz

Material

Die Bügelhülsen bestehen als Standardausführung, wie die Steigbügel, aus PP Polypropylen. Seit 2014 sind diese auch erhältlich in PE. Die Ausführung in PE ist perfekt geeignet zum anschweißen an die PE-Auskleitung der heutigen Schachtsanierungssysteme.
