Steigbügel Form D

Inhaltsverzeichnis

Beschreibung Abmessung Material Steigmaß Ausschreibungstext

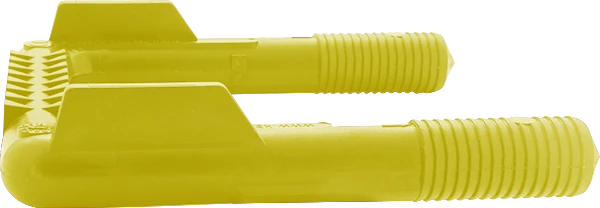

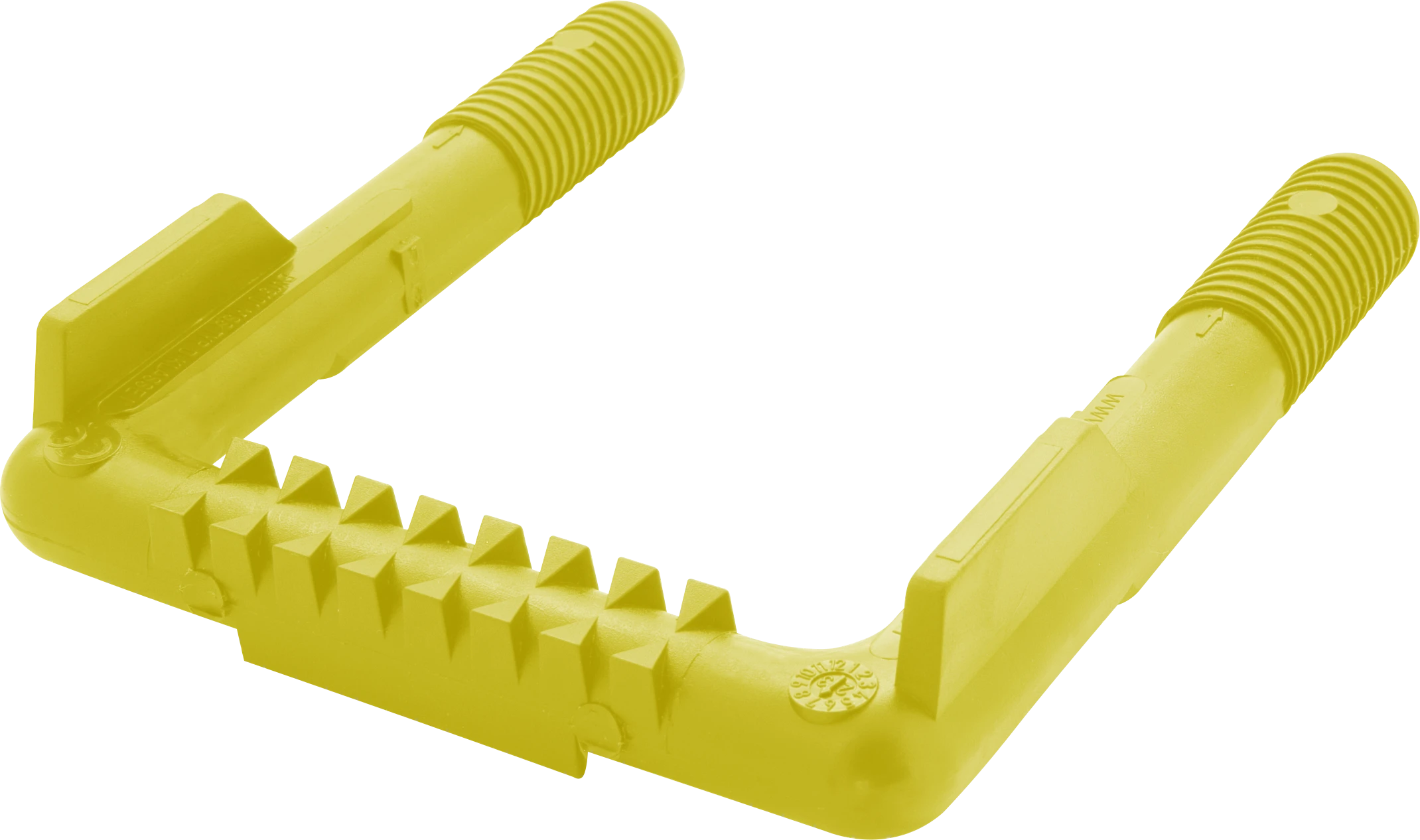

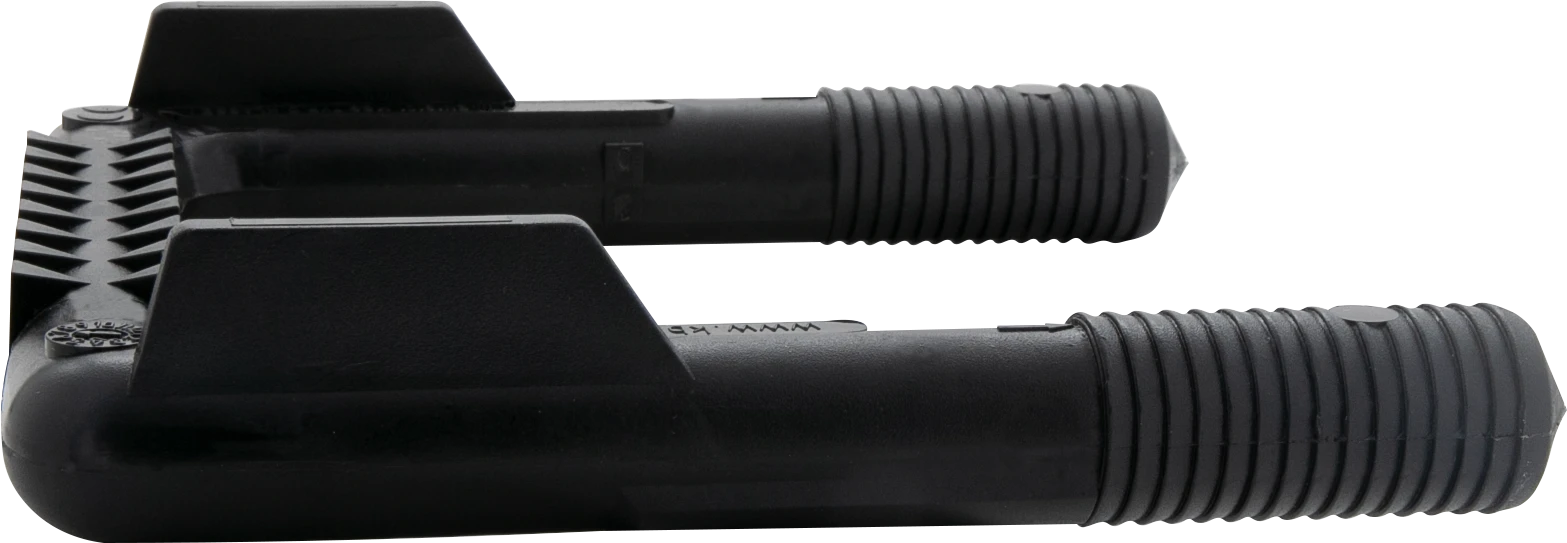

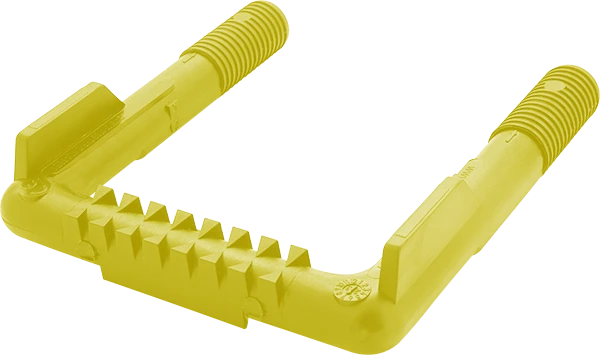

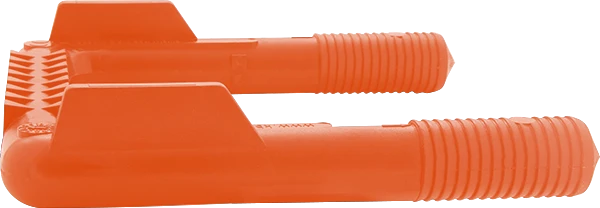

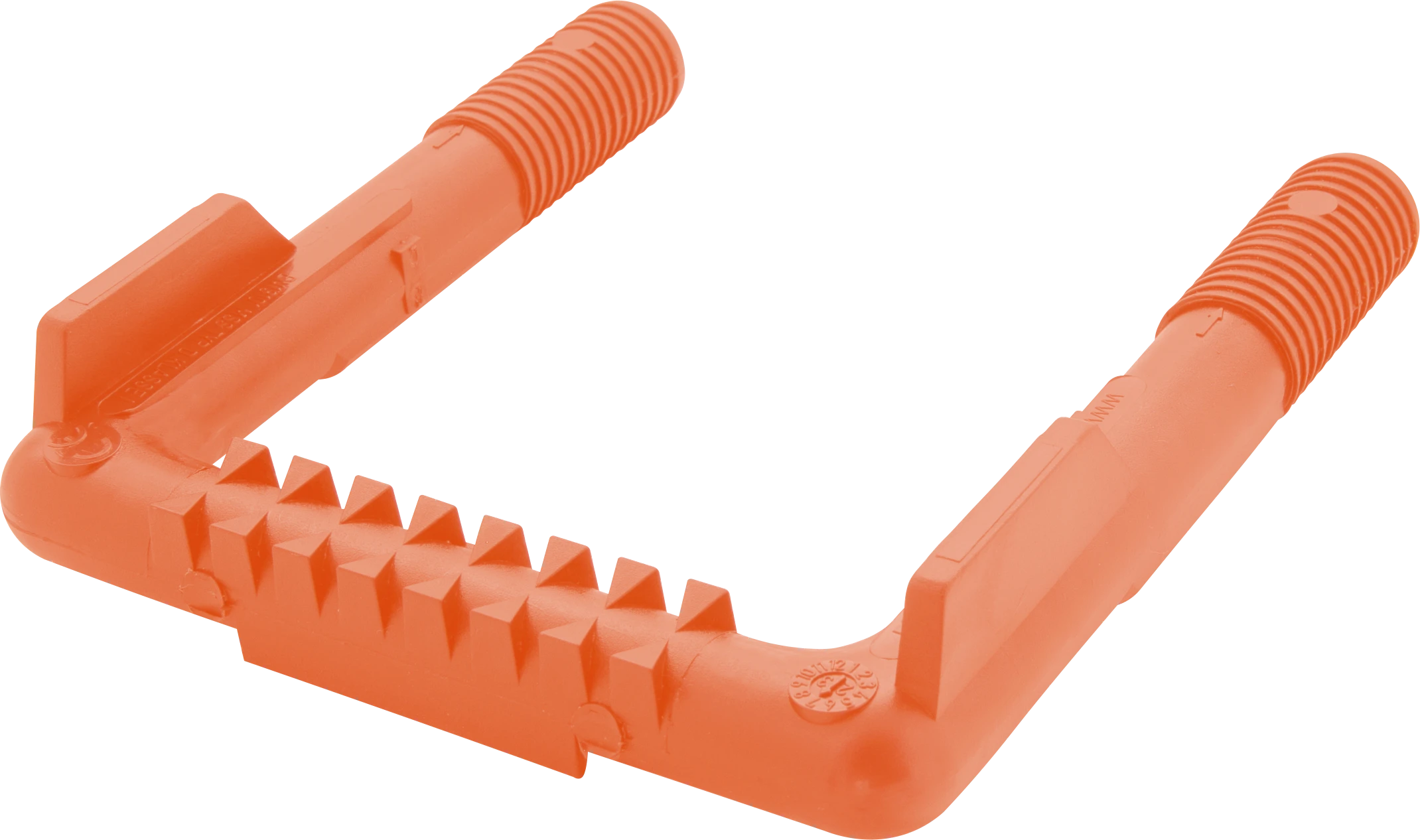

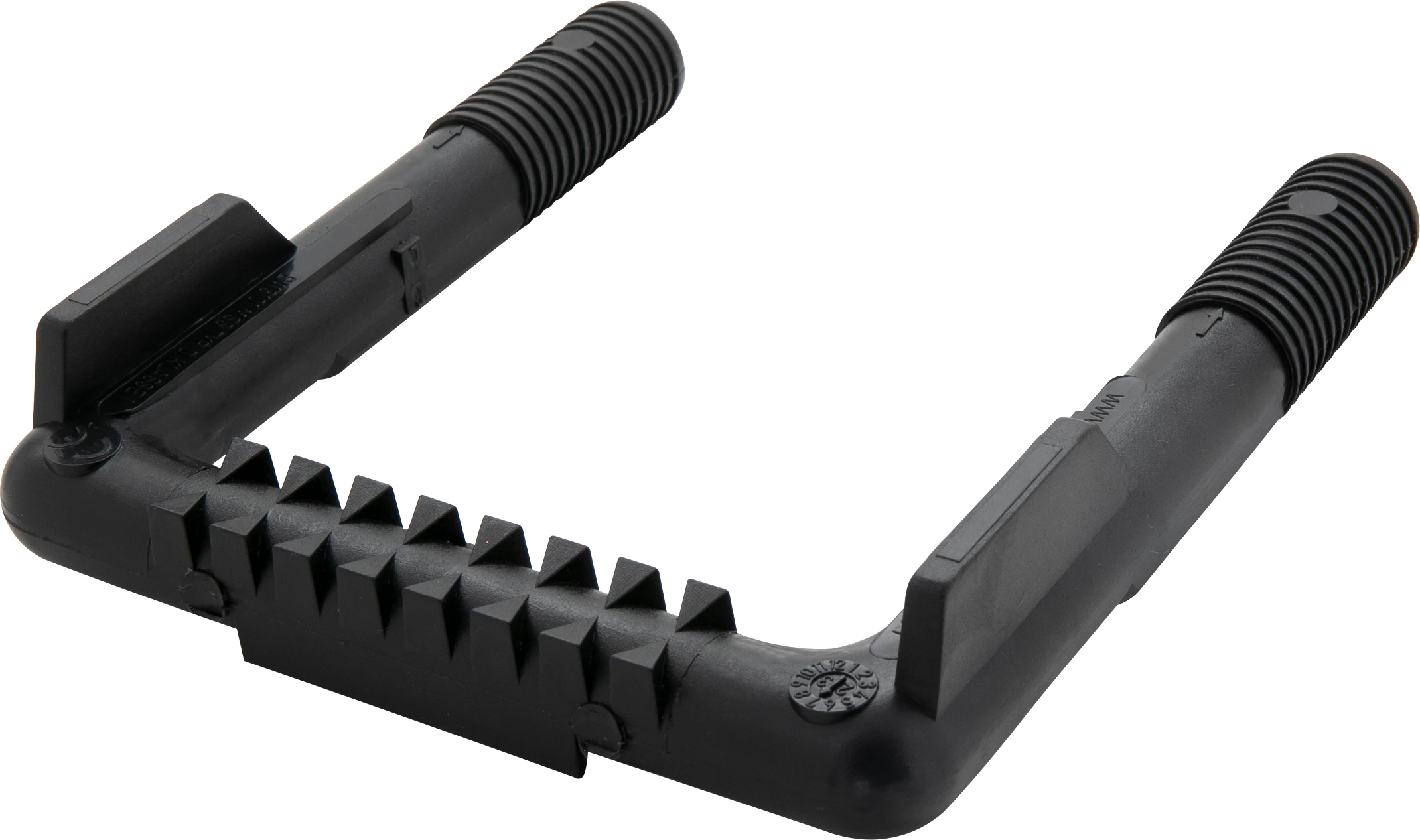

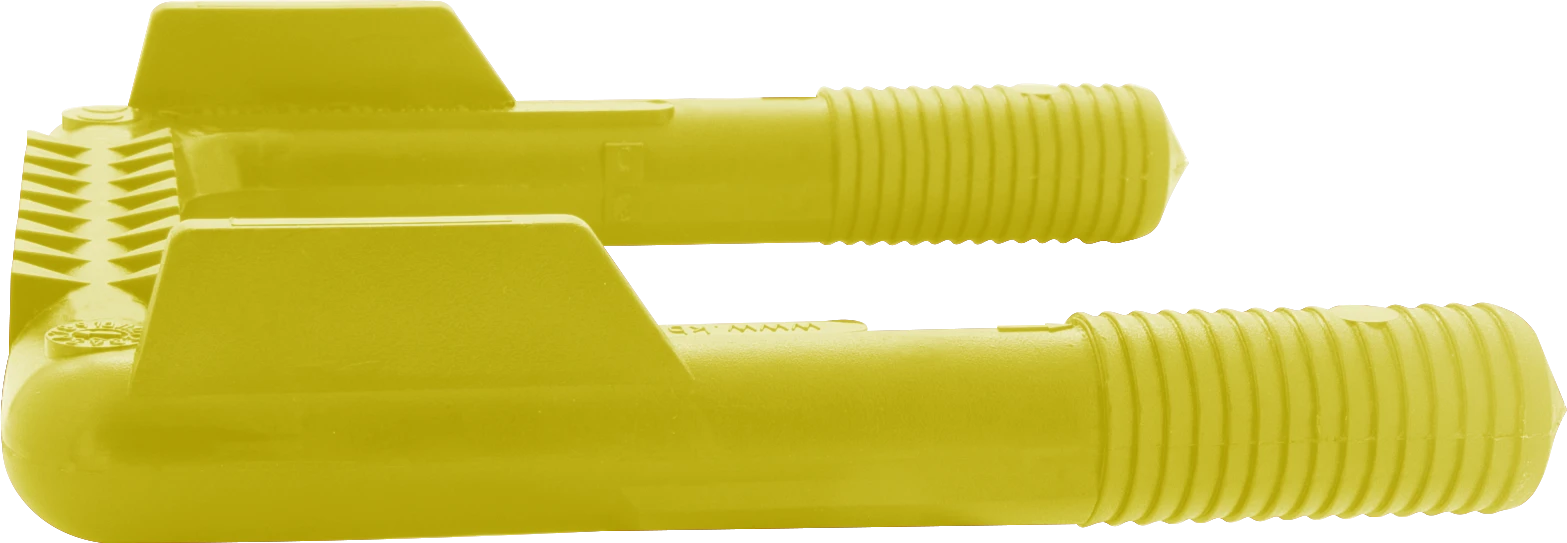

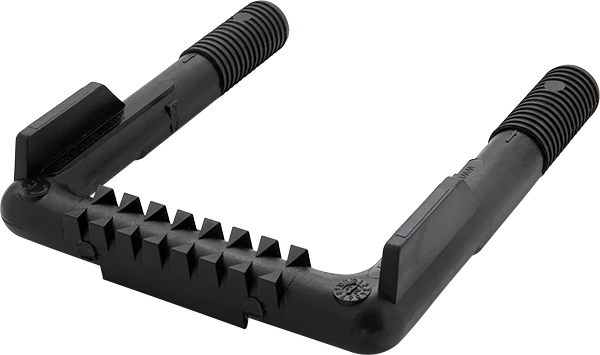

Der Steigbügel Form D nach EN 13101 dient zur Herstellung eines zweiläufigen Schachtgangs. Da die Dübel aus Kunststoff sind an den Schänkeln ausgeformt sind, kann dieser Bügel ohne spezielles Befestigungsmaterial montiert werden. Es werden zwei Löcher mit einem Durchmesser von 25 mm gebohrt und der Steigbügel eingeschlagen. Durch den Wegfall des speziellen Befestigungsmaterials ist er eine kostengünstige Alternative zu zweiläufigen Steigeisen zum nachträglichen Andübeln.

Die PP-Ummantelung sorgt nicht nur für eine korrosionsbeständigkeit, sondern dient vor allem auch als Blitzschutz, indem sie Funkenbildung zwischen Schuh und Metall wirksam verhindert. Überall dort, wo Faulgase entstehen können, ist der Steigbügel mit die beste Wahl.

Wie alle modernen Produkte der Steigtechnik ist auch der Steigbügel Form D mit einer seitlichen Aufkantung versehen, die ein Abrutschen verhindert.

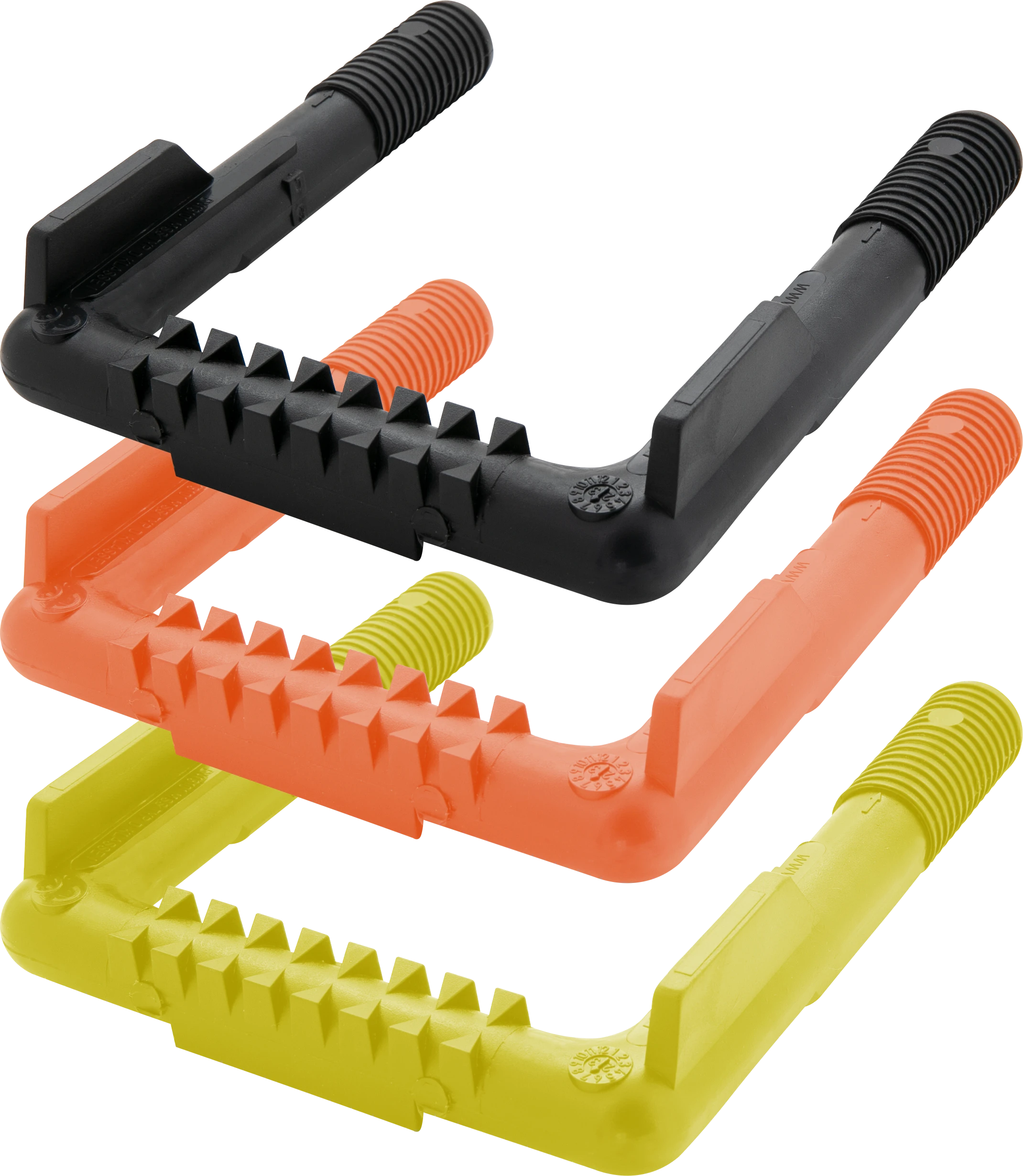

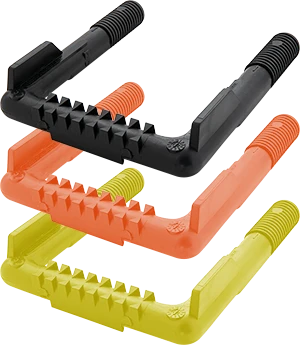

Form D Steigbügel übereinander in schwarz, orange und gelb.

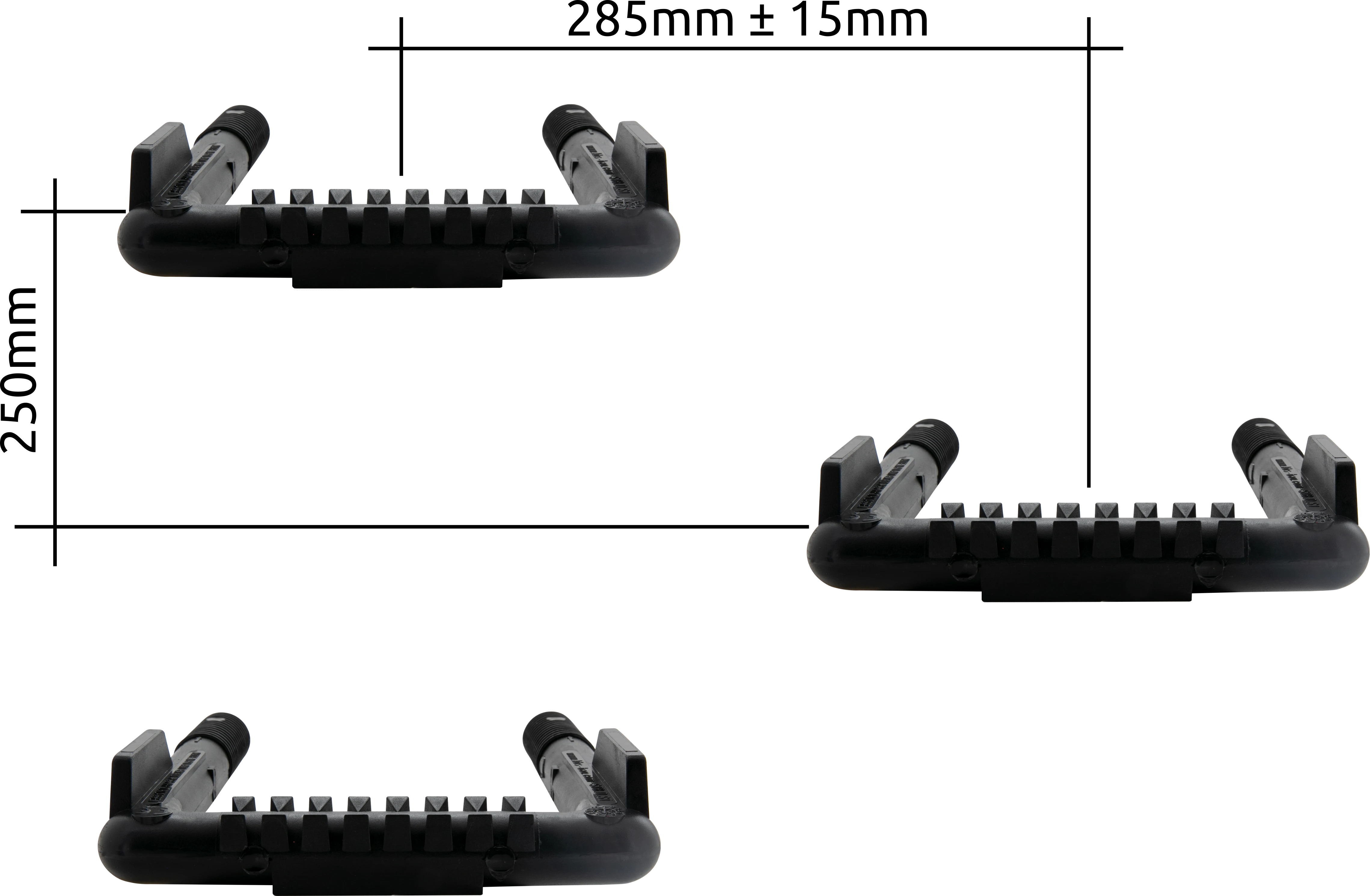

Steigmaß und Abstände nach GUV-R 177

Die GUV-R 177 - Steiggänge für Behälter und umschlossene Räume - regelt die Abstände, mit denen die Steigbügel eingebaut werden müssen.

Hierbei ist festgelegt, dass diese in der Höhe mit mindestens einem Abstand von 250mm verbaut werden müssen. Dieser Abstand darf jedoch nicht 333mm überschreiten. Dabei muss der Abstand über die gesamte Höhe gleich bleiben und darf eine maximale Toleranz von ± 10mm zwischen zwei Steigbügeln aufweisen. Ausgenommen davon sind Bauteilfugen, wobei hier das Steigmaß eine maximale Toleranz von ± 25mm aufweisen darf. Der Achsabstand zwischen zwei Steigbügeln darf innerhalb des Bereiches von 270-300mm liegen. Es ist grundsätzlich darauf zu achten, dass die Auftrittsflächen der nebeneinanderliegenden sich nicht überschneiden dürfen. Hierauf ist insbesondere bei runden Schächten mit einem kleinen Durchmesser zu achten.

Ausschreibungstext

Gerne können Sie unseren Ausschreibungstext nutzen. Kopieren Sie einfach die nachfolgenden Zeilen und achten Sie darauf, dass Sie das gewünschte Material am Ende angeben.
