Steigeisen nach DIN 1211 G

Inhaltsverzeichnis

Beschreibung Abmessung Material Zeichnung Steigmaß

Steigeisen nach DIN 1211 G für zweiläufige Steigeisengänge. Das Steigeisen wir zum nachträglichen Andübeln ans Mauerwerk oder Betonwand verwendet. Es ist geeignet zum Andübeln an gerade und runde Schachtwände (mindestens DN 600).

Im Unterschied zum Steigeisen DIN 1211GS hat es einen kürzen Schenkel mit einer Länge von 75mm nach Unten.

Zum Andübeln dürfen ausschließlich nach der DIN 1211 zugelassene Anker verwendet werden. Das Team der Firma KBS berät Sie gerne dazu.

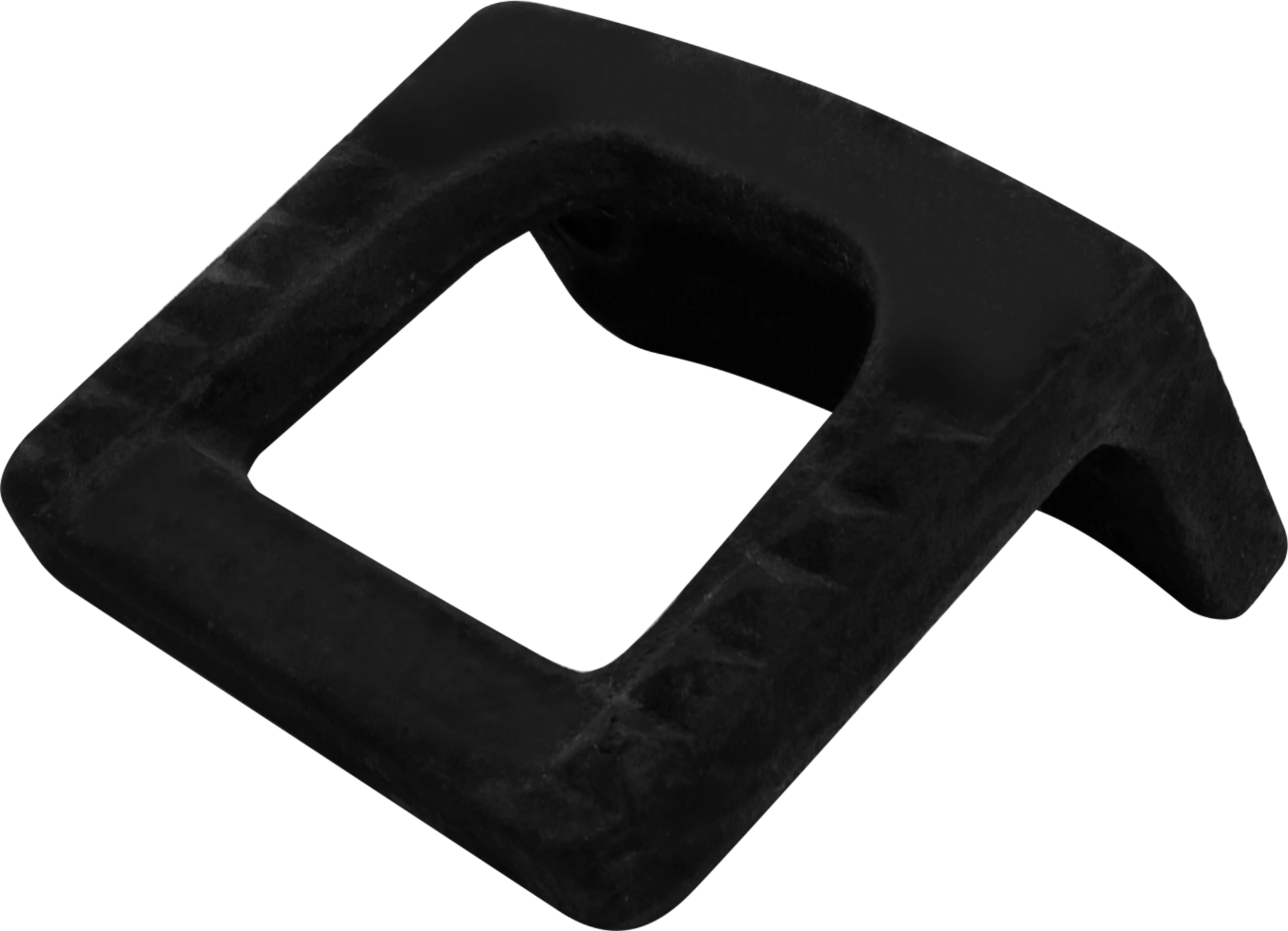

Foto Steigeisen DIN 1211G mit einem kurzen Schekel nach unten mit Schraublöcher.

Abmessung

Material

Gusseisen mit Lamellengraphit EN–GJL-200 nach DIN EN 1561 (welches die DIN 1691 mit GG-20 abgelöst hat) in betuminierter oder blanker Ausführung - je nach Kundenwunsch.

Zeichnung

Draufsicht

Steigeisen DIN 1211 G Draufsicht

Querschnitt

Steigeisen DIN 1211 G Querschnitt

Bohrloch

Steigeisen DIN 1211 G Bohrloch

Steigmaß

Das Steigmaß beträgt max. 280mm wodurch ein Problemloses auf- und absteigen gewährleistet wird.
